Lösung 05
Umkehrdach & Umkehr-Gründach
Beim Umkehrdach liegt die Dämmung oberhalb der Abdichtung. WIROBIT Kautschukbitumen verbindet geeignete Bitumenbahnen zur vollflächig verklebten Abdichtung; darüber folgen geeignete Dämmplatten und eine Kiesauflast oder Begrünung. Abdichtung und Dämmung erfüllen unterschiedliche Aufgaben und müssen als System geplant werden.
Abdichtung beim Umkehrdach
Die Abdichtung beim Umkehrdach liegt unter der Wärmedämmung und soll das Bauwerk vor Wasser schützen. WIROBIT Kautschukbitumen wird mit geeigneten Bitumenbahnen vollflächig verklebt, um Wasserwanderung unter der Abdichtung zu begrenzen. Bei Kiesdach und Umkehr-Gründach muss diese Ebene vor dem Überdecken geprüft werden; bei Begrünung ist zusätzlich der erforderliche Wurzelschutz zu berücksichtigen.
Passende Produkte
Ausschreibungstexte

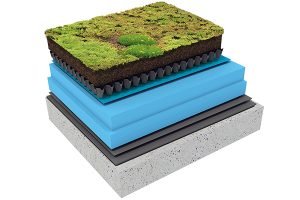

Dämmung beim Umkehrdach: Schichtenfolge
Für die Dämmung beim Umkehrdach werden für diesen Einsatz geeignete XPS-Dämmplatten verwendet. Die konkrete Dämmstoffauswahl, Druckfestigkeit und Bemessung richten sich nach Nutzung und Systemnachweisen. Anders als beim PIR-Kompaktdach liegt die Dämmung oberhalb der Abdichtung und wird nicht pauschal in Heißbitumen verklebt:
- Tragkonstruktion — mit Gefälle zur Entwässerung ausgebildet.
- Abdichtung — geeignete Bitumenbahnen, mit WIROBIT Kautschukbitumen vollflächig auf dem vorbereiteten Untergrund verklebt.
- Wärmedämmung — für das Umkehrdach geeignete XPS-Dämmplatten oberhalb der Abdichtung, nach den Vorgaben des Dämmstoffsystems verlegt.
- Filterlage — verhindert das Einschwemmen von Feinanteilen in die darunterliegende Dämmung.
- Auflast — entweder Kiesschüttung oder ein extensiver Gründachaufbau, schützt Dämmung und Abdichtung vor UV-Strahlung, Wind und mechanischer Belastung.
Planungsvoraussetzungen und Untergrundanforderungen
Weil die Abdichtung beim Umkehrdach dauerhaft von Dämmung und Auflast überdeckt ist, muss ihre Ausführungsqualität bereits vor dem Aufbringen der weiteren Schichten geprüft und dokumentiert sein — eine nachträgliche Kontrolle ist praktisch nicht mehr möglich. Die Tragkonstruktion muss ausreichend Gefälle für die Entwässerung unterhalb der Dämmung aufweisen. Bei der begrünten Variante (Umkehr-Gründach) sind zusätzlich die Traglastreserven für den Gründachaufbau (Substrat, Bepflanzung, Wassersättigung) in der Statik zu berücksichtigen.
Vorteile und Grenzen
Vorteile
- Abdichtung liegt geschützt unter der Dämmung — dauerhaft vor UV-Strahlung, Temperaturwechseln und mechanischer Beanspruchung von außen abgeschirmt
- Zwei Nutzungsvarianten (Kiesauflast oder extensive Begrünung) mit identischer Abdichtungsebene
- Vollflächig verklebte, nicht unterläufige WIROBIT-Abdichtung reduziert das Risiko der Wasserausbreitung
Grenzen
- Abdichtung muss bereits vor dem Verlegen der Dämmung fehlerfrei ausgeführt sein — Nachbesserungen sind danach nur mit Rückbau möglich
- Zusätzliche Traglasten (Kies oder Gründachaufbau) müssen statisch berücksichtigt werden
- Die Dämmung selbst muss druckfest und wasserabweisend sein — nicht jeder Dämmstoff ist für diese Position geeignet
Typische Ausführungsfehler
- Unvollständige Verklebung der Abdichtung, die durch die darüberliegenden Schichten erst spät oder gar nicht auffällt
- Fehlendes oder unzureichendes Gefälle in der Tragkonstruktion unterhalb der Dämmung
- Fehlende Filterlage zwischen Dämmung und Auflast
- Ungeprüfte Traglastreserven bei nachträglicher Umrüstung auf Umkehr-Gründach
Fragen von Planern
Die Ausführungsqualität muss vor dem Verlegen der Dämmung geprüft und dokumentiert werden, da eine nachträgliche Kontrolle praktisch nicht mehr möglich ist. Eine Bauabnahme dieser Ebene vor dem nächsten Bauabschnitt ist deshalb empfehlenswert.
Substrat, Bepflanzung und Wassersättigung des extensiven Gründachaufbaus erhöhen die Flächenlast gegenüber einer reinen Kiesauflast — die konkreten Werte sind projektspezifisch mit der Statik abzustimmen. Details liefert der Ausschreibungstext Umkehr-Gründach.
Fragen von Verarbeitern
Die Filterlage muss die Dämmschicht vollflächig und überlappend abdecken, damit keine Feinanteile aus Kies oder Substrat in die Dämmfugen einschwemmen. Details zu geeigneten Dämmstoff-Fabrikaten vermitteln unsere Partner umkehrdach.com (JACKON) und Ravago Building Solutions.
Die Verarbeitungsschritte und Standzeiten vor dem Aufbringen weiterer Schichten richten sich nach dem Produktdatenblatt des eingesetzten WIROBIT-Produkts. Details: Für Verarbeiter.
